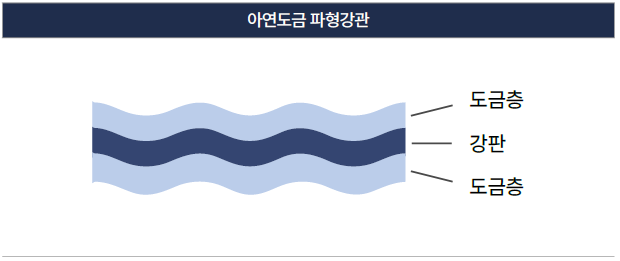

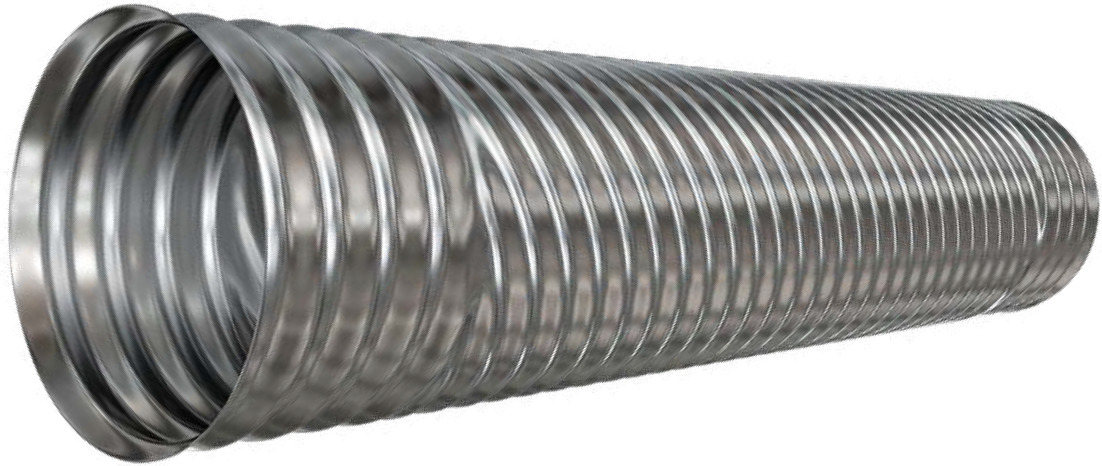

한국산업표준 KS D 3590 파형강관 및 파형 섹션의 규격으로 생산되는 KS 제품 으로 아연도금 강판을 파형으로 성형하여 강성을 높인 다음, 나선형으로 조관하여 구조적 안정성과 탁월한 내구성으로 부식에 강하고 수명이 길어 경제적이면서 시공성이 간편한 이상적인 배수 구조물입니다.
단지조성 등 토목분야의 우수ㆍ배수관, 도로 및 철도 종ㆍ횡배수관, 농업 용수로관, 매립 및 연약지반, BOX 구조물 대용관, 골프장 공 사용, 가설수로, 관개용수관 등에 폭 넓게 사용됩니다.

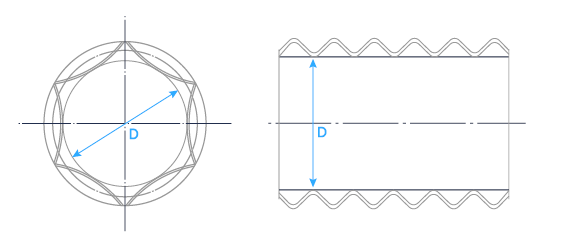

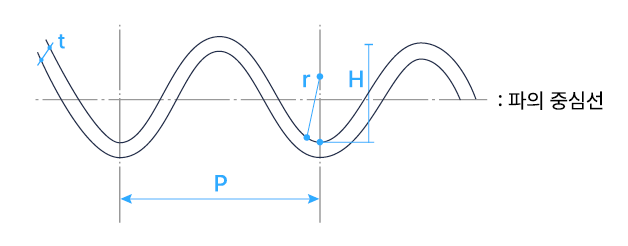

| 형식 | 파의 피치(P) | 파의 깊이(H) | 파의 굽힘 반지름(r) | 강관의 길이(L) | 호칭 지름(RI) | 축방향휨 |
|---|---|---|---|---|---|---|
| 0RS | 38.0 ± 2.0 | 6.5 ± 2.0 | - | 지정 길이의 +40 -10 |
10(1000미만) ± 1%(1000이상) |
길이 ±0.3% 이하 |
| 1RS | 68.0 ± 2.0 | 13.0 ± 2.0 | 17.5 | |||
| 3RS | 76.2 ± 2.0 | 25.4 ± 2.0 | 17.5 |

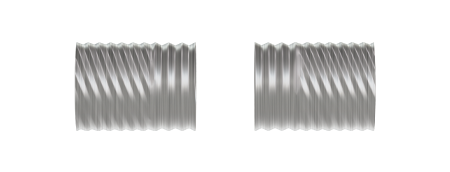

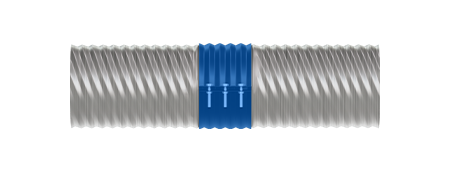

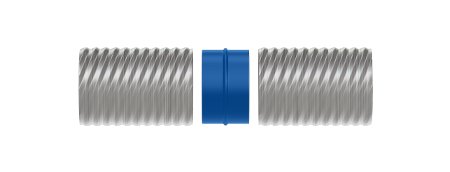

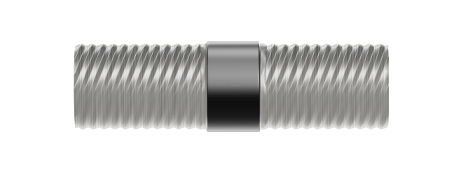

가장 보편적으로 사용되는 연결 장치로, 재골 처리된 강관의 끝단부 외주면에 수밀 가스켓 부착 후 커플링밴드를 볼트 체결하여 마감하는 연결구

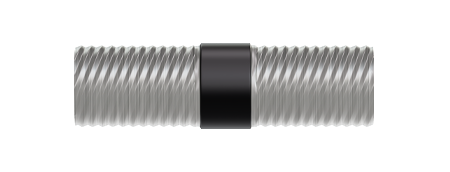

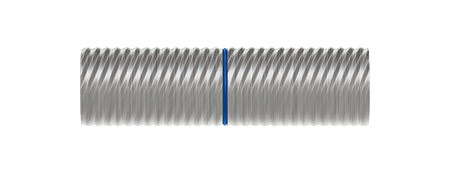

0RS, 0RS 유공관 등 호칭지름이 작은 파형강관의 연결 장치로, 재골 처리되지 않은 강관의 끝단부 안지름으로 슬리브를 넣고
수밀 테이프로 외주면을 감싸서 마감하는 연결구

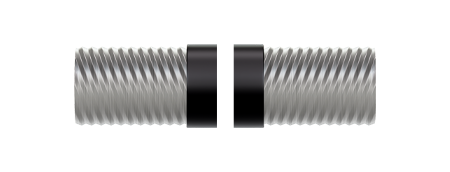

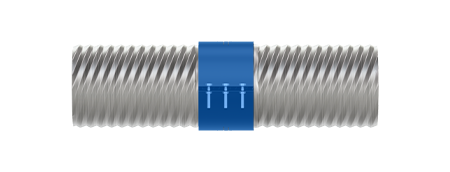

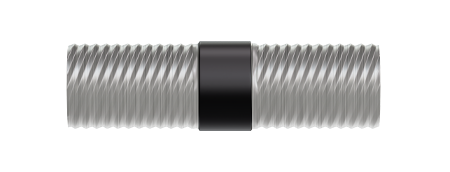

플랜지 타입의 연결 장치로 높은 수밀성이 요구되는 특수한 환경에서 주로 사용되는 연결 장치로,
끝단부 외주면에 수밀 시트 마감 후 플랜지밴드를 볼트로 체결하는 연결구

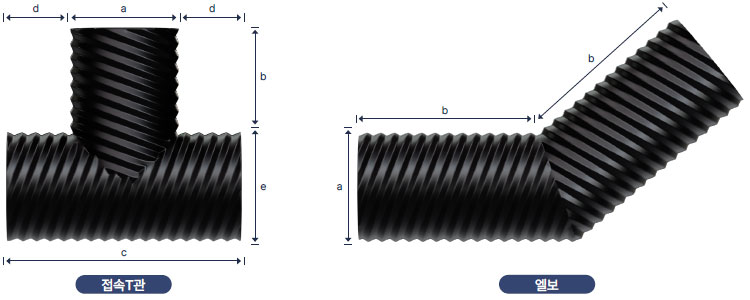

| 기호 | 지관 관경(a) | 본관 길이(c) | 지관 길이(b) | 폭(d) |
|---|---|---|---|---|
| a | a + 2d | c ÷ 2 | 250 |
| 접속 T관 (지름이 다른 T관) |
(본관과 지관의 지름 차이가 500mm 이하인 경우) (e - a ≤ 500mm) | ||||
|---|---|---|---|---|---|
| 지관 관경(a) | 본관 길이(c) | 지관 길이(b) | 폭(d) | ||
| 지관 ∅1,000 이하 | 지관 ∅1,000 초과 | ||||
| a | a + 2d | c ÷ 2 | a ÷ 2 | 250 | |
| (본관과 지관의 지름 차이가 500mm 초과인 경우) (e - a ≤ 500mm) | |||||
| 지관 관경(a) | 본관 길이(c) | 지관 길이(b) | |||
| 지관 ∅1,000 이하 | 지관 ∅1,000 초과 | ||||
| a | e | 500 | c ÷ 2 | ||
| 엘보 | 각도 | 관지름 a | 폭 b |
|---|---|---|---|
| 45° 또는 90° | a | 250 |

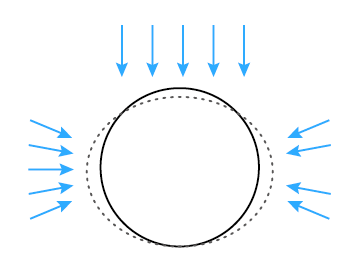

파형강관은 경제성, 시공성에서 다른 구조물보다 우수하며 시공과정에 따른 품질관리가 매우 중요하다. 다른 구조물과는 달리 파형강관 지중구조물은 진행과정마다 품질관리에 대한 준비와 확인이 철저히 이루어져야 한다. 파형강관의 지지 메카니즘은 그림과 같다. 강관이 상재하중에 의해 어느 정도의 변형을 일으키면 측면에서는 이러한 변위에 대응하는 수동토압이 발생하여 구조물을 지지한다. 그러므로 구조물 주변지반의재료 선택 및 적절한 다짐(특히 쐐기부분)은 매우 중요하다.

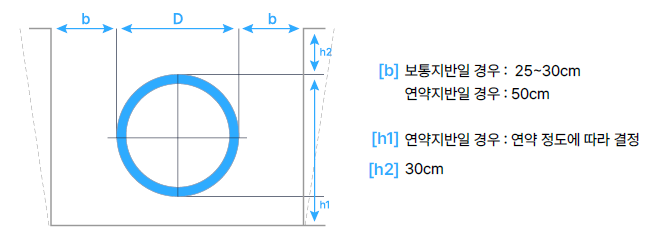

터파기는 도로공사 표준시방서의 규정을 준수하며, 일반 지반이나 다져진 토양에 파형강관을 매설할 경우 터파기 폭을 최소화하고 벽면을 연직으로 유지하는 것이 이상적인 시공 방법이다.
| 관경 | 300 | 400 | 500 | 700 | 900 | 1100 | 1300 | 1500 |
|---|---|---|---|---|---|---|---|---|
| 터파기 폭 | 700 | 900 | 1100 | 1400 | 1700 | 2000 | 2200 | 2500 |
| 관경 | 350 | 450 | 600 | 800 | 1000 | 1200 | 1400 | - |
| 터파기 폭 | 800 | 1000 | 1200 | 1600 | 1800 | 2100 | 2400 | - |

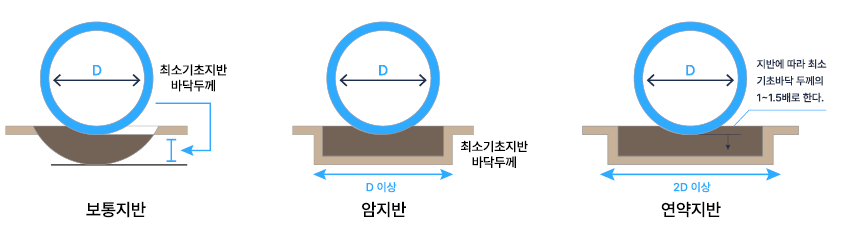

파형강관은 가요성(Flexible) 관이므로 하중을 균등하게 분포시킬 수 있는 기초가 필요하다.
따라서 기초는 가능하면 양질의 재료(모래 또는 사질토)를 사용하고, 지반 조건에 따라 균일하게 다지는 것이 바람직하다.
| 기초의 지질 관경 / 두께 및 폭 | 기초의 최소 두께(H) | 기초의 폭(W) | ||
|---|---|---|---|---|
| 900mm 이하 | 900 ~ 2,000mm | 2,000mm 이상 | ||
| 보통지반 | 20cm | 30cm | 0.2D | D |
| 암지반 | 20cm | 성토의 높이가 5m를 초과할 경우, 1m당 40mm씩 증가 | D | - |
| 연약지반 | 50cm | 0.4D / 500mm 중 큰 값 | 0.3D (최대 1m까지) | 2D ~ 3D |
| 진흙 | 침적토 | 모래 | 자갈 | 돌 | ||||
|---|---|---|---|---|---|---|---|---|
| 고운입자 | 중간입자 | 거친입자 | 고운입자 | 중간입자 | 거친입자 | |||
| 0.002 | 0.006 | 0.02 | 0.06 | 0.2 | 0.6 | 2.0 | - | - |
파형강관의 설치는 설계도에 표시된 치수의 관을 설계도 또는 감독관이 지정한 구배에 따라 시공하여야 한다. 성토 내부에 설치하는 경우,
장래에 심한 침하가 예상될 때에는 설계도 또는 감독관의 지시에 따라 예상 침하량을 미리 가산한 높이로 설계하여야 한다.
파형강관의 설치는 설계도에 표시된 치수의 관을 설계도 또는 감독관이 지시한 구배로 설치하여야 한다.
성토내부에서 설치할 경우 장래 심한 침하게 예상될 때는 설계도 또는 감독관의 지시에 따라 미리 예상침하량을 가산한 높이로 설계하여야 한다.

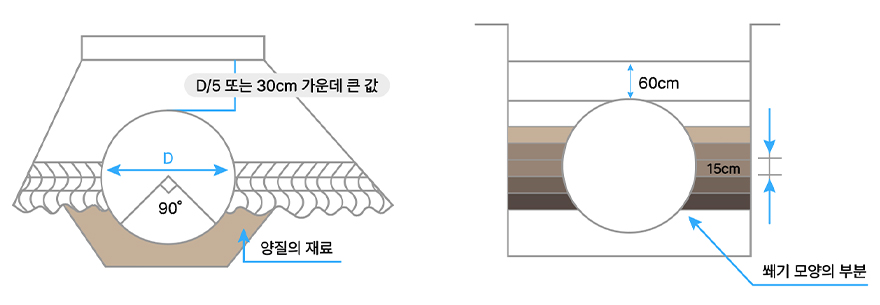

성토의 최소 높이는 포장면으로부터 30cm 이상 또는 D/5 중 큰 값을 적용한다. 성토 재료는 뒷채움 재료와 동일한 것을 사용하는 것이 바람직하다.
